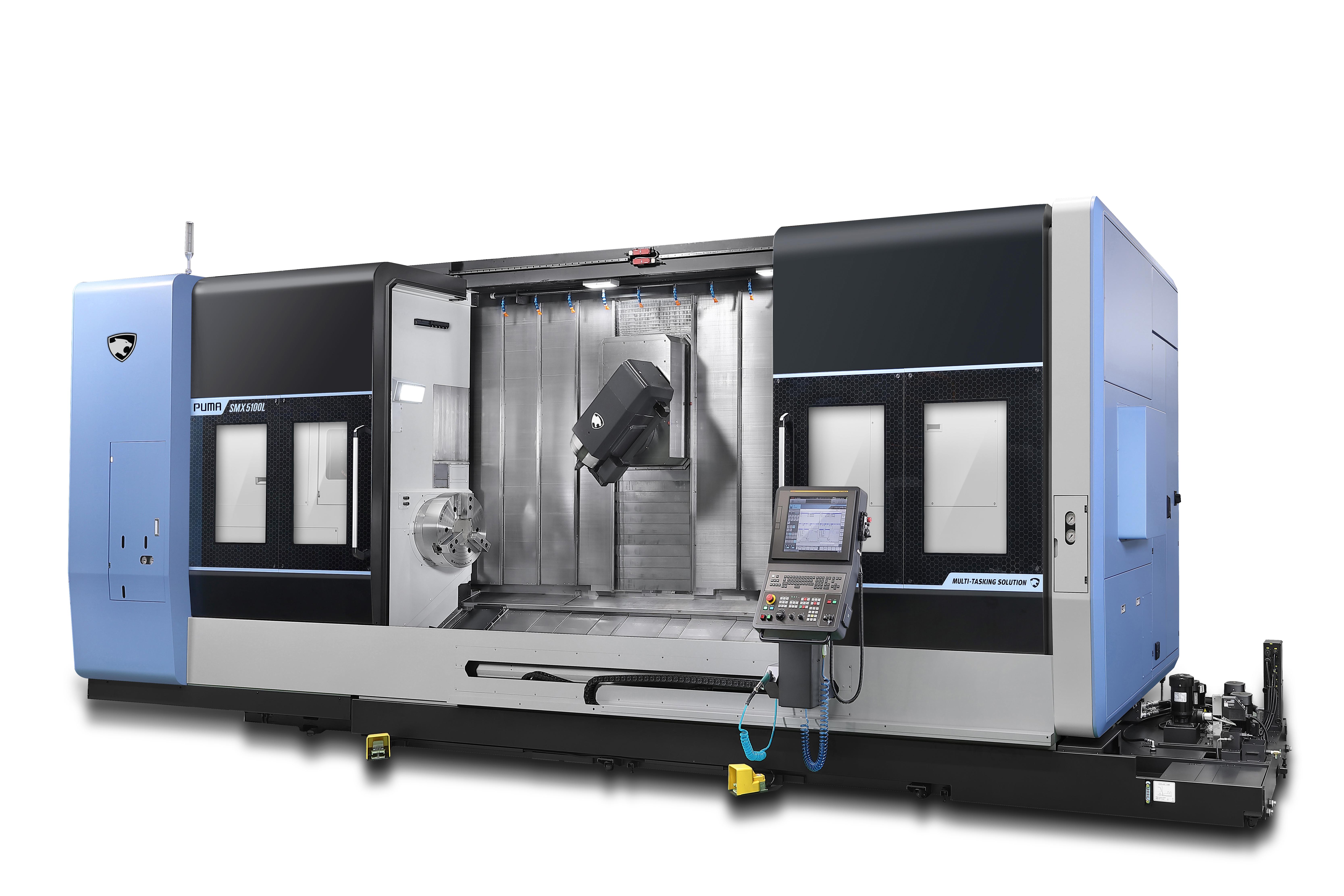

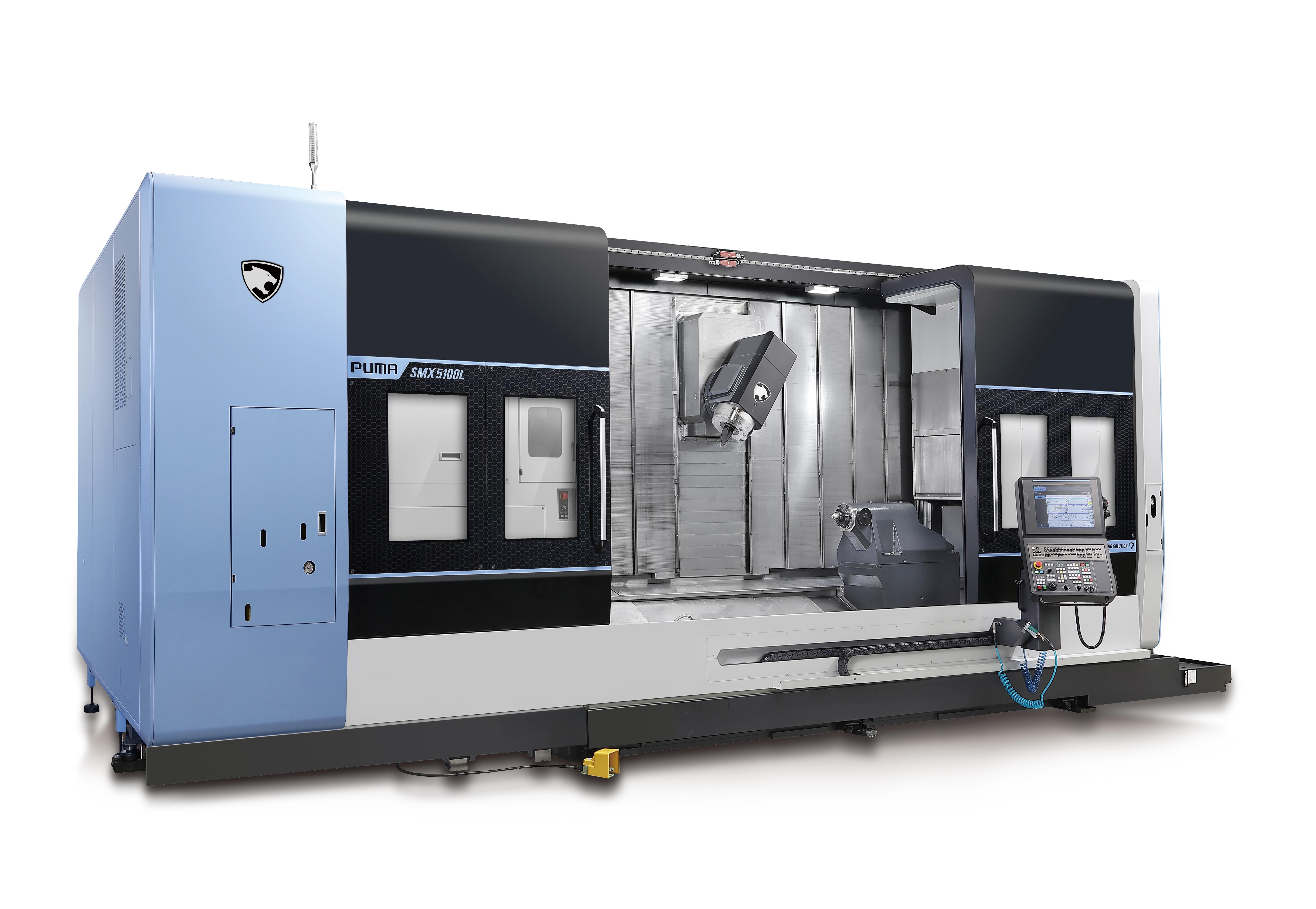

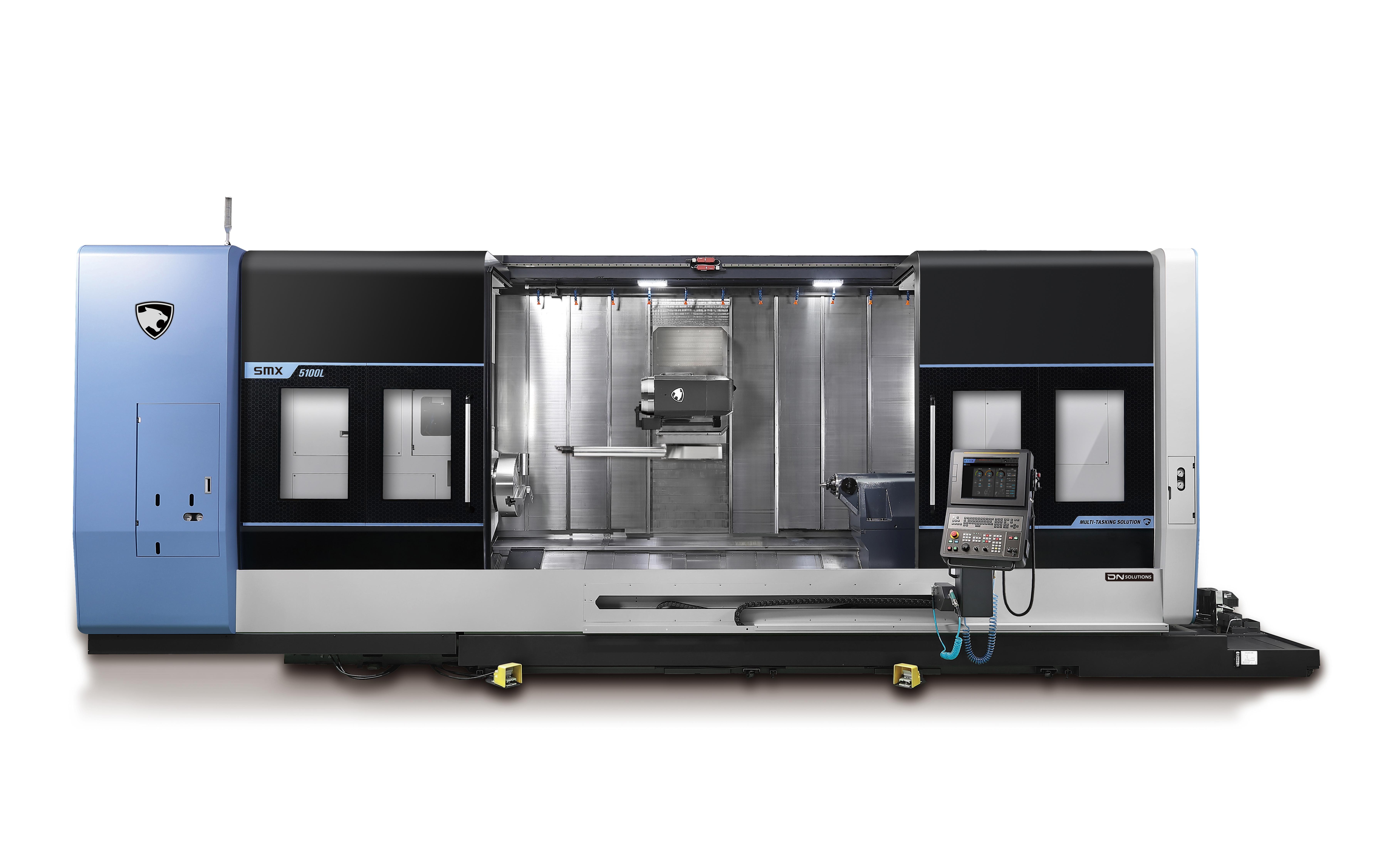

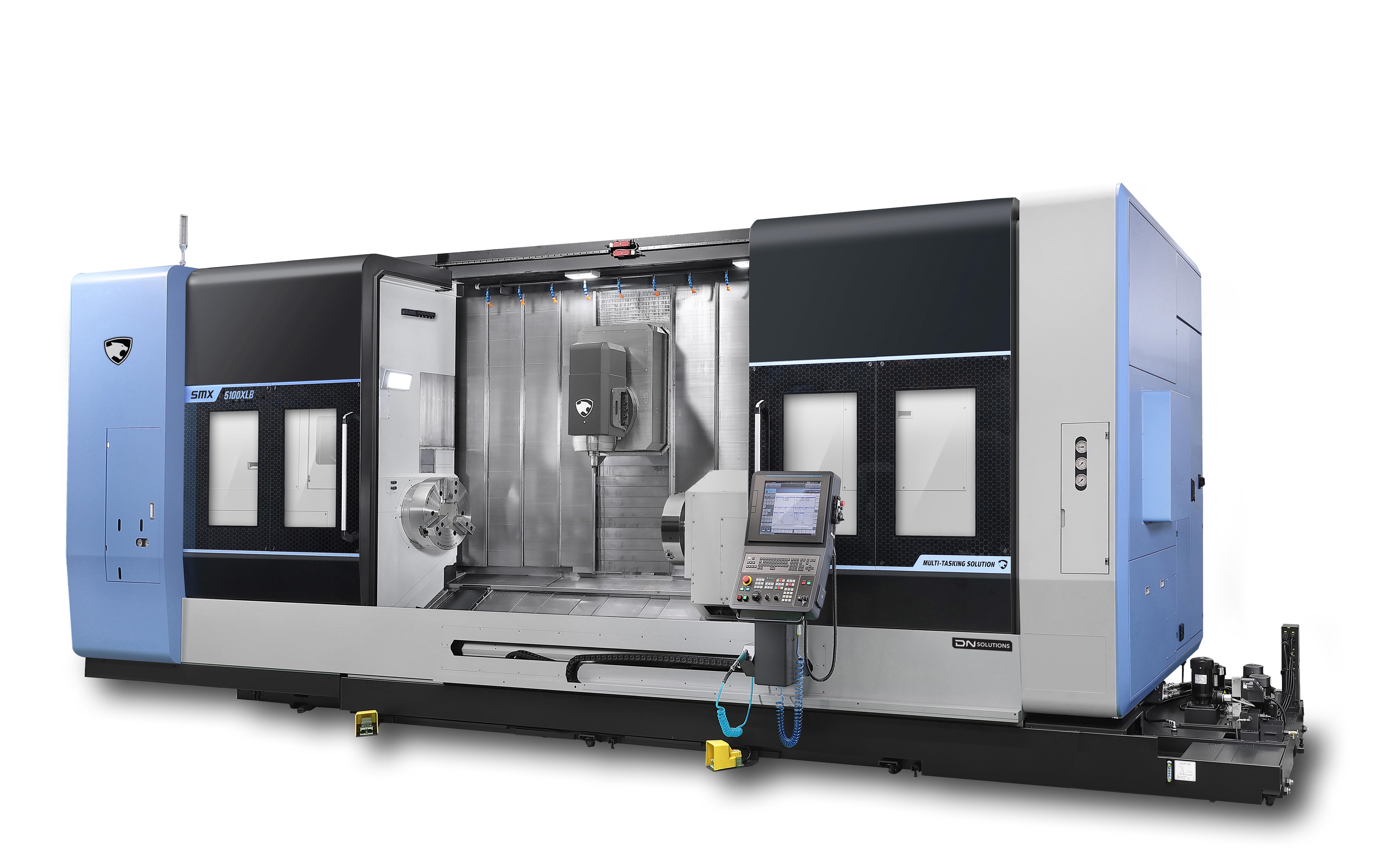

PUMA SMX5100XLB
HIGH-PRECISION, HIGH-PRODUCTIVITY LARGE SIZE MULTI-TASKING TURNING CENTER
Tärkeimmät ominaisuudet
- Travels - X Axis Travel distance (mm): 910
- Travels - Y Axis Travel distance (mm): 520
- Travels - Z Axis Travel distance (mm): 4215
- Chuck size (mm): 530
- Max. Turning Diameter (mm): 830
- Max. Turning Length (mm): 4070
Yhteensopiva ohjausjärjestelmä
Fanuc
Rakenna oma CNC-koneesi -Konfiguraattori
Räätälöi yrityksellesi sopiva CNC-koneistuskeskus tai -sorvi valitsemalla useista vaihtoehdoista. Tietyt vakiotuotteet lisätään koneistuskeskuksiin tai sorveihin automaattisesti helpottamaan valintaasi. Kun olet valinnut lisäominaisuudet, lisää ne tarjouskoriin ja myyntitiimimme ottaa sinuun yhteyttä hinnoittelutietojen kera. Aloita yrityksesi tarpeisiin sopivan koneen rakentaminen jo tänään!
DETAIL1559
https://youtu.be/ELRerSvxzMg
https://youtu.be/ELRerSvxzMg
DETAIL1559
https://youtu.be/ELRerSvxzMg
https://youtu.be/ELRerSvxzMg
Tekniset tiedot
Travels
| Travels - X Axis Travel distance (mm) | 910 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 520 |
| Travels - Z Axis Travel distance (mm) | 4215 |
| Travels - X Axis Rapid Traverse (m/min) | 40 |
| Travels - Y Axis Rapid Traverse (m/min) | 30 |
| Travels - Z Axis Rapid Traverse (m/min) | 40 |
Tool storage capacity
| Machining center - No. of tool station | 40T |
|---|
Capacity

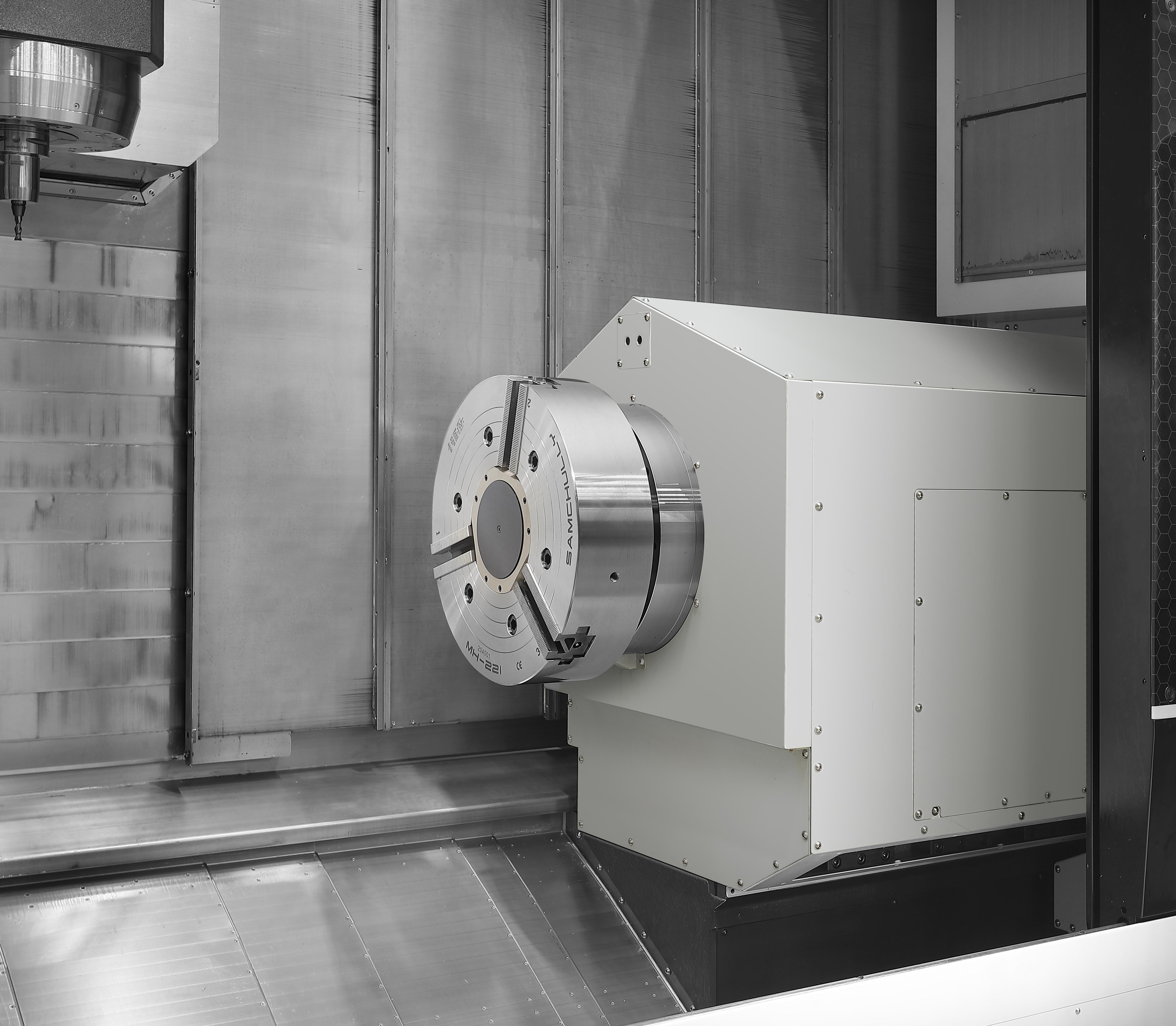

| Chuck size (mm) | 530 |
|---|---|
| Max. Turning Diameter (mm) | 830 |
| Max. Turning Length (mm) | 4070 |
| Bar Capacity (mm) | 165,5 |
Main spindle
| Main Spindle Max. Speed | 1500 |
|---|---|
| Main Spindle Max. Power | 37 |
| Main Spindle Max. Torque | 4200 |
| Tool Taper (ISO) | CAPTO C8 |
Turret
| Rotary Tool (r/min) | 10000 |
|---|---|
| Turret - No. of tool station | 40T |
Dimensions
| Length (mm) | 10749 |
|---|---|
| Height (mm) | 3398 |
| Width (mm) | 3597 |
| Weight (kg) | 39000 |
| Nimi | Lataa | File type | |
|---|---|---|---|
|
SMX_5100.pdf | 6218 KB |
