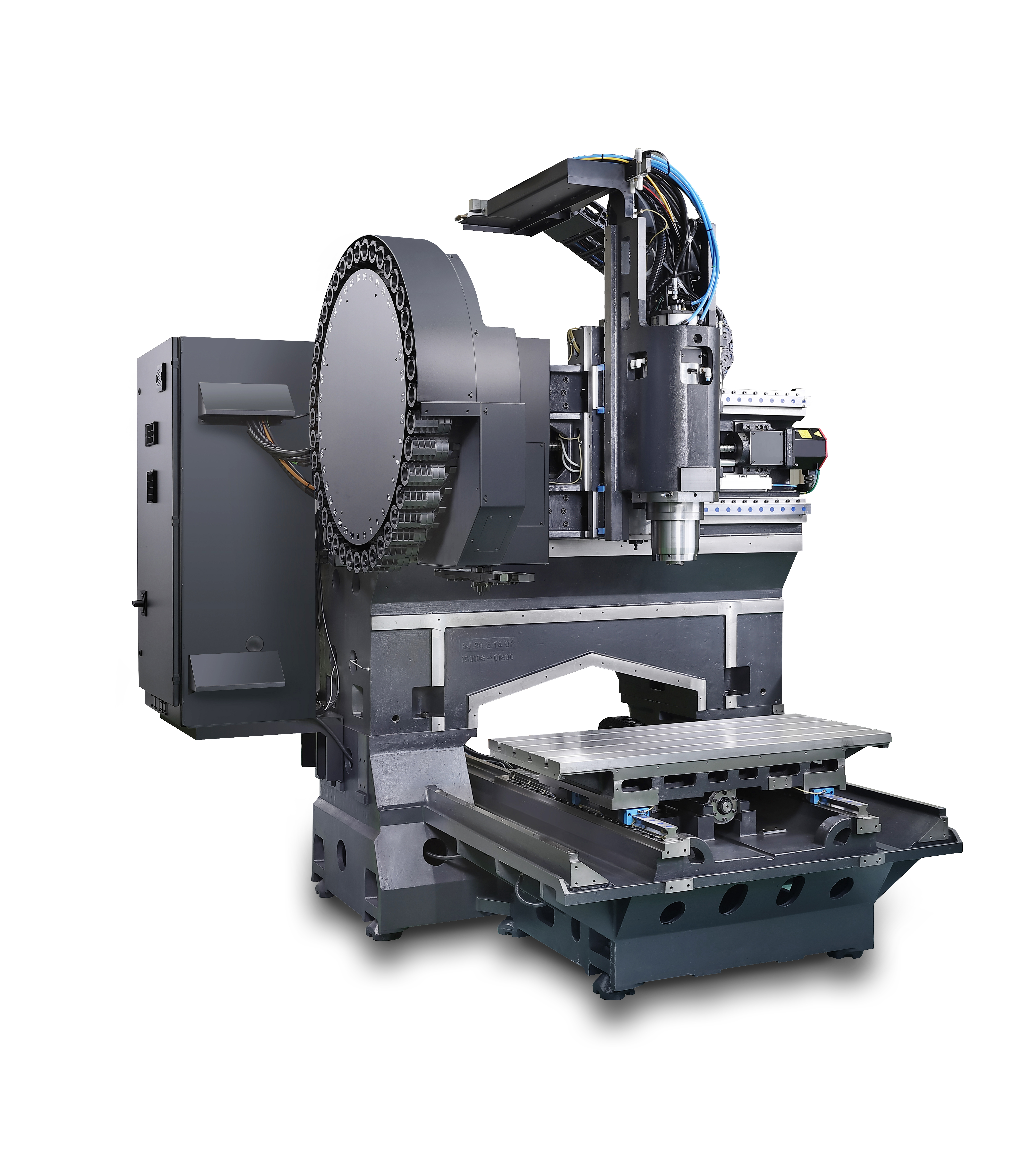

BVM 5700 Series
HIGH SPEED, HIGH PRECISION PREMIUM VERTICAL MACHINING CENTER
Tärkeimmät ominaisuudet
- Travels - X Axis Travel distance (mm): 1050
- Travels - Y Axis Travel distance (mm): 570
- Travels - Z Axis Travel distance (mm): 460
Yhteensopiva ohjausjärjestelmä
Siemens
Rakenna oma CNC-koneesi -Konfiguraattori
Räätälöi yrityksellesi sopiva CNC-koneistuskeskus tai -sorvi valitsemalla useista vaihtoehdoista. Tietyt vakiotuotteet lisätään koneistuskeskuksiin tai sorveihin automaattisesti helpottamaan valintaasi. Kun olet valinnut lisäominaisuudet, lisää ne tarjouskoriin ja myyntitiimimme ottaa sinuun yhteyttä hinnoittelutietojen kera. Aloita yrityksesi tarpeisiin sopivan koneen rakentaminen jo tänään!
Tekniset tiedot
Travels
| Travels - X Axis Travel distance (mm) | 1050 |
|---|---|
| Travels - Y Axis Travel distance (mm) | 570 |
| Travels - Z Axis Travel distance (mm) | 460 |
| Travels - Z Axis Rapid Traverse (m/min) | 36 |
Feed rates
| Feed rate - X Axis Rapid Traverse | 42 |
|---|---|
| Feed rate - Y Axis Rapid Traverse | 42 |
Table
| Table Length (mm) | 1300 |
|---|---|
| Table Width (mm) | 570 |
| Max. Workpiece weight (kg) | 1000 |
Workpiece capacity
| Max. Workpiece Height (mm) | 495 |
|---|---|
| Max. Workpiece weight (kg) | 1000 |
Tool storage capacity
| Machining center - No. of tool station | 30 |
|---|
Main spindle
| Main Spindle Max. Speed | 15000 |
|---|---|
| Main Spindle Max. Power | 37 |
| Main Spindle Max. Torque | 214 |
| Tool Taper (ISO) |
Turret
| Turret - No. of tool station | 30 |
|---|
Dimensions
| Length (mm) | 3080 |
|---|---|
| Height (mm) | 2890 |
| Width (mm) | 2560 |
| Weight (kg) | 7500 |
| Nimi | Lataa | File type | |
|---|---|---|---|
|
BVM 5700.pdf | 4285 KB |
